ظرفیت اسمی، ظرفیتی است که در کاتالوگ شرکت سازنده براي یک چیلر اعلام می گردد و ظرفیت واقعی برودتی است که چیلر تحت شرایط کارکرد خود ایجاد می کند. به طور کلی ظرفیت برودتی تولیدی توسط یک چیلر به شرایط محیط کارکرد آن چیلر بستگی دارد و این شرایط محیطی(از قبیل دما، فشار و ....) باید در هنگام انتخاب چیلر لحاظ گردد. ولي در هر صورت حداکثر اختلاف ظرفیت واقعی مورد نیاز و ظرفیت چیلر انتخاب شده از روی کاتالوگ، نبايد از 10% تجاوز کند. به طور مثال در صورت نیاز به یک چیلر 90 تن واقعی حداکثر باید یک چیلر 99 تن از روی کاتالوگ انتخاب گردد.

چیلر اسکرو پیوسته (stepless ) چیلری است که قابلیت تولید برودت منطبق با نیاز لحظه ای ساختمان را داراست. در چیلرهای اسکرو وقتی ظرفیت کمپرسور به کمتر از 50% می رسد، به دلیل کاهش فشار كمپرسور امکان بازگشت روغن به کمپرسور از کندانسور و یا باقی ماندن روغن در خط وجود خواهد داشت که می تواند باعث آسیب جدی به کمپرسور گردد. این مشکل از طریق پیش بینی هايی در مسیر لوله کشی از کمپرسور به کندانسور قابل رفع می باشد. بنابراین در صورتی که این پیش بینی ها توسط کارخانه سازنده در ساختمان چیلر به عمل آمده باشد، امکان کارکرد زیر 50% وجود دارد و در غیر این صورت این امکان وجود نخواهد داشت.

از نظر عملکرد و نیز نگهداری هرچه تعداد کمپرسورها بیشتر باشد، چیلر بهتری در اختیار خواهیم داشت و محدودیتی درتعدادکمپرسورها وجود ندارد. اما همواره محدودیت های دیگری در پروژه ها وجود دارند(از قبیل افزایش قیمت اولیه، کمبود فضا جهت نصب چیلر و ...) که امکان افزایش بی رویه کمپرسورها را سلب می نماید، که در این شرایط باید حالت بينابين انتخاب گردد

مصرف برق چیلر تراکمی هواخنک به ازای هر تن تبرید حدود 1/2کیلووات و چیلر تراکمی آب خنک به ازای هر تن تبرید حدود0/8کیلووات میباشد

ضریب عملکرد یا copبرابر است با انرژی تولیدی دستگاه تقسیم بر مقدار کار انجام شده آن.

یکی از واحد های متداول در صنعت تهویه مطبوع میباشد که میزان انرژی تولیدی دستگاه را نشان میدهد.هر 12000btu/h برابر یک تن تبرید میباشد.

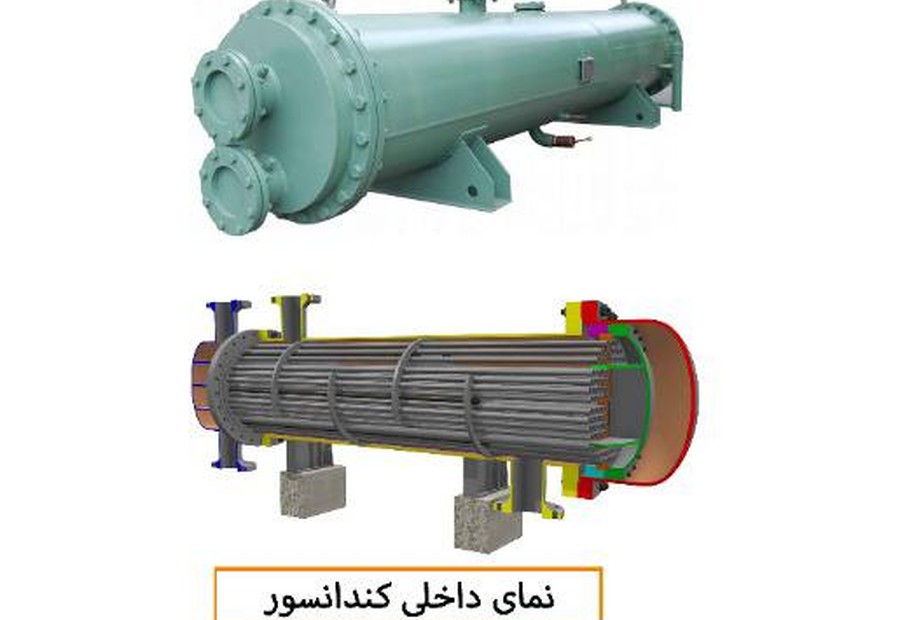

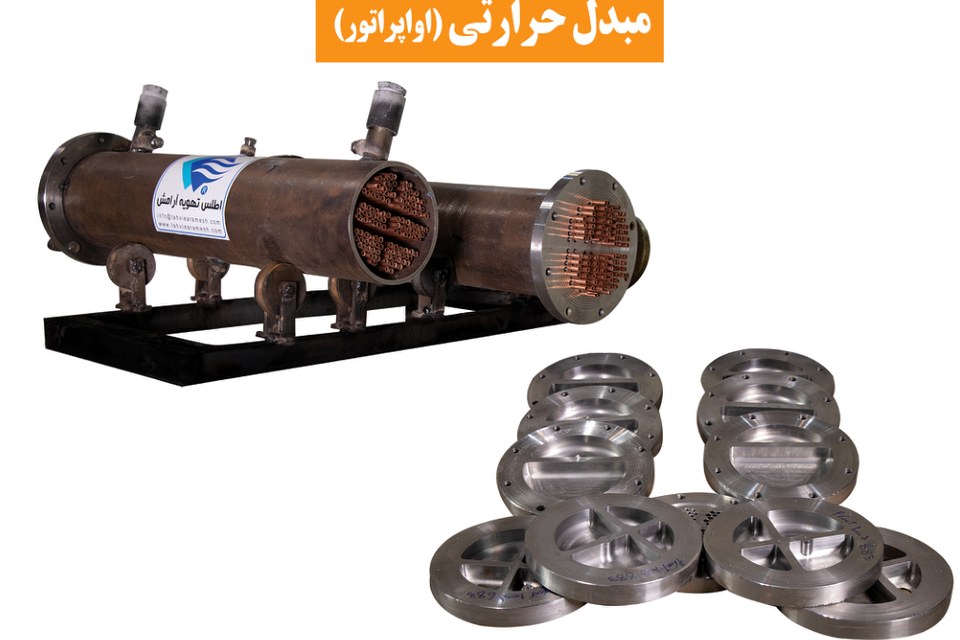

مبدل های حرارتی صفحه ای بازده بهتری دارند اما نگهداری آنها دشوارتر است به همیمن دلیل مبدل های پوسته و لوله در چیلرها مرسوم تر هستند. همچنین مبدل پوسته و لوله به دو صورت می تواند وجود داشته باشد.
حالت اول: آب در لوله و مبرد در پوسته
حالت دوم: مبرد در لوله و آب در پوسته
حالت اول که به نوع مستغرق(Flooded ) مشهور می باشد در چیلر ها مرسوم تر است چون در این حالت خود مخزن کندانسور عمل Rreciever را انجام می دهد

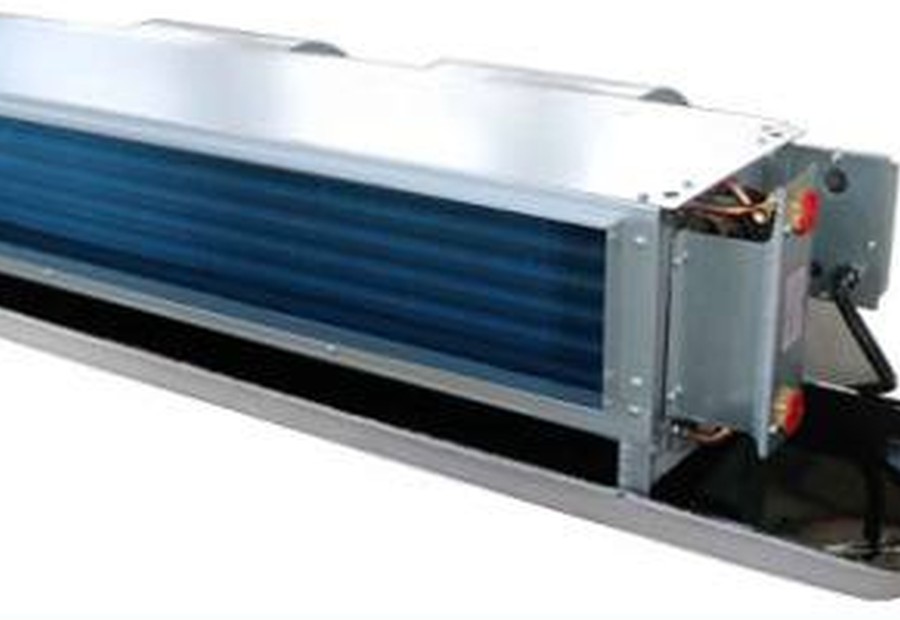

ابعاد و اندازه بخصوص ارتفاع فن کویل و همچنین شدت صدای تولیدی دستگاه که در دورهای مختلف در حد استاندارد باشد. توان برودتی و حرارتی تحویلی در ظرفیت های هوادهی معین متناسب با سطح عبور هوای گذری از روی کویل دستگاه، تعداد لول (مجرای عبور آب) ، تامین افت فشارهای بالا و در نهایت مجهز بودن به فیلتراسیون هوا و راندمان بالا از معیارهای انتخاب فن کویل استاندارد است

بر اساس نوع کاربری داخل ساختمان و اینکه طراحی سقف کاذب چگونه است از جمله معیارهای انتخاب نوع فن کویل های می تواند باشد. اما مهمترین موضوع در انتخاب فن کویل ها حجم تامین هوا و میزان باربرداری از محیط است و نحوه تخلیه درین موجود که علاوه بر توزیع یکنواخت و متناسب هوا در داخل فضا، در برخی از انواع فن کویل ها امکان استفاده از پمپ درین وجود داشته و در نهایت تخلیه رطوبت جذب شده را میسر می سازد. شدت صدای تولیدی، ابعاد و اندازه دستگاه از سایر موارد انتخابی فن کویل ها می باشد.

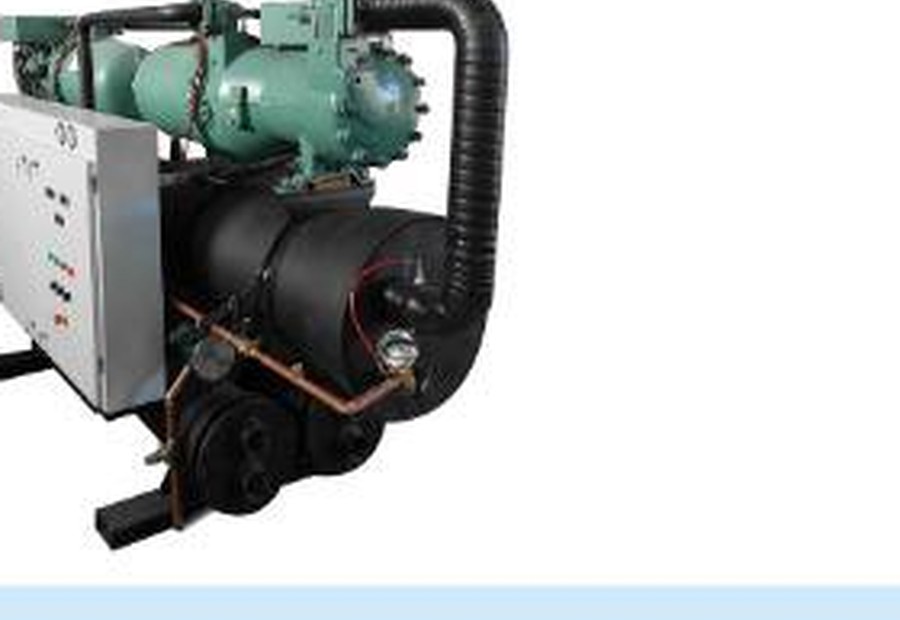

در واقع ضریب عملکرد چیلرهای تراکمی اسکرو هواخنک عبارت است از نسبت انرژی تولیدی به انرژی مصرفی که شامل مصرف برق کمپرسورهای دستگاه و فن های کندانسور می باشد . این در حالی است که بایستی در محاسبه ضریب عملکرد چیلرهای تراکمی اسکرو آب خنک علاوه بر انرژی مصرفی کمپرسورهای دستگاه، مصرف انرژی پمپ های برج خنک کننده و همچنین مصرف فن برج خنک کننده مورد محاسبه قرار گیرد .

ضریب عملکرد که در چیلرهای تراکمی اسکرو آب خنک و هواخنک و اسکرال و سانتریفیوژ و جذبی مورد استفاده دارد حاصل تقسیم انرژی تولیدی به انرژی مصرفی می باشد. این در حالی است که همیشه چیلرها در تمام ظرفیت خود قرار نداشته و در نتیجه حداکثر راندمان و مصرف انرژی را نخواهند داشت. به همین دلیل از مقوله محاسبه راندمان فصلی که با مفهوم ESEER است و یا در سیستم آمریکایی که با عنوان IPLV می شناسند استفاده می شود.

در سیستم های VRF با توجه به سیکل کارکرد جداگانه ای که وجود دارد و همچنین کنترل پذیری یکپارچه بر اساس دمای رفت و برگشت مبرد و شرایط تنظیم دمای هوای محیط، امکان تامین بار گرمایشی و سرمایشی به صورت توامان در یک بازه زمانی وجود دارد که در این حالت راندمان کارکرد سیستم کمی از حالت واقعی و حداکثری خارج می گردد.

در نسل نوین چیلرهای تراکمی و در ظرفیت های پائین از مبردهایی مانند R-407C و یا R-410 A استفاده شده و در ظرفیت های بالاتر از R-134 a بهره گرفته می شود که همخوانی بیشتری و مناسبتی با محیط زیست داشته و اثر افزایشی بر گازهای گلخانه ای ندارند. همچنین مبردهای نسل نوین اساسا دارای توان جذب سرمایش بالاتری بوده و در نهایت راندمان کارکرد بالاتری را خواهند داشت.
